Visual Paradigm教程：如何创建网络图？

翻译|使用教程|编辑：吴园园|2019-07-10 10:21:58.920|阅读 695 次

概述：Visual Paradigm是包含设计共享、线框图和数据库设计新特性的企业项目设计工具。本教程将讲解如何使用我们的工具创建网络图。

相关链接：

想创建网络图？本教程将为您提供网络图的介绍，并告诉您如何使用我们的网络图软件创建网络图。

什么是网络图？

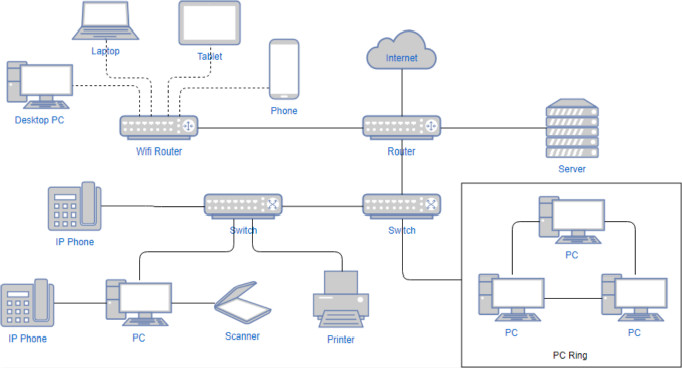

网络图显示了计算机和网络设备（例如路由器，交换机等）如何在网络中相互连接。它广泛用于网络架构设计。网络图的典型用途是通过研究计算机和设备如何连接和相互关联来跟踪网络问题。

网络图的目的
网络图可视化域下网络设备的结构。它显示了网络中涉及的设备（例如路由器，集线器，防火墙等）以及它们如何相互交互。
网络图具有丰富的符号集，可以轻松地显示不同类型的网络。
如何绘制网络图？
1：从主菜单中选择Diagram> New。

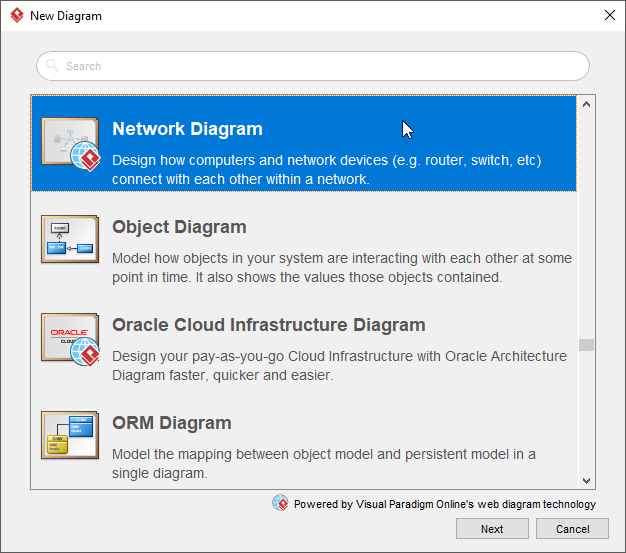

2：在New Diagram窗口中，选择Network Diagram，然后单击Next。

3：选择现有的网络图图表模板，或选择“Blank”以从头开始创建。点击“Next”。

4：输入图表名称，然后单击“OK”。

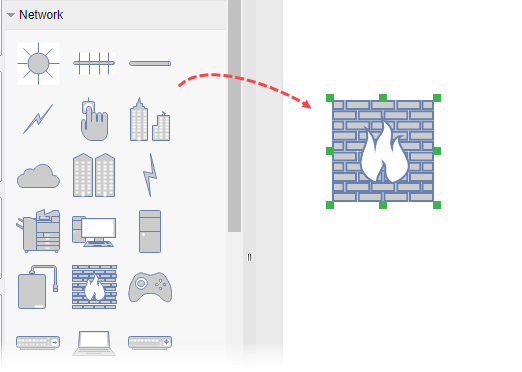

5：将构成网络的设备符号从调色板拖放到画布上。用适当的连接线连接它们。

6：完成后，您可以将图表导出为图像（JPG，PNG，PDF，SVG等）并与他人分享（项目>导出>;活动图表作为图像...）。
